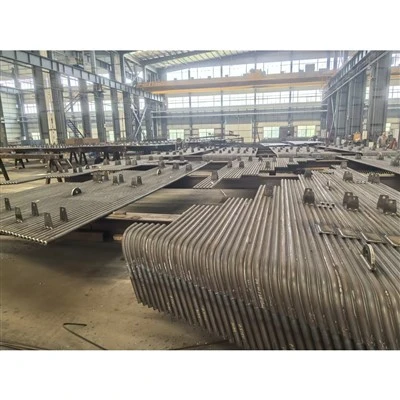

Tube Bundle Heat Exchanger Loftforhitari

1: Tube Bundle Heat Exchanger Air Preheater



1. Vöruskilgreining


Iðnaðarloftforhitari er mikilvægur-hitunaryfirborðsbúnaður sem er innbyggður í CFB katla. Hann er staðsettur aftan við sparibúnaðinn og endurheimtir úrgangshita frá útblásturslofti til að forhita aðal- og aukabrennsluloft, hámarkar heildarvarmanýtingu og dregur úr eldsneytisnotkun.



2. Vöruframleiðsluferli


1): Undirbúningur hráefnis: Hágæða kolefnisstálplötur og tæringarþolnar-blendirör eru skoðuð og nákvæm-skorin með sjálfvirkum CNC leysibúnaði.

2): Slöngur og plötumótun: Rör eru kald-dregin og beygð í nákvæma radíusa, á meðan hlífðarplötur eru gataðar og mótaðar fyrir einingasamsetningu.

3): Suða og samsetning: Vélfærasuðu festir rörbunta við hausplötur og tryggir leka-byggingarheilleika við hitaálag.

4): Prófun og húðun: Einingar gangast undir vatnsstöðuþrýstingsprófun og -tæringarsandblástur, fylgt eftir með há-iðnaðarhúð fyrir útflutningsumbúðir.



3. Vöruumsóknir


1): CFB ketilssamþætting: Staðsett í útblástursrásinni til að fanga afgangshita frá útblásturslofti áður en farið er inn í pokasíuna.

2): Varmaorkuver: Hækkar brennsluloftshita til að koma á stöðugleika í kveikju og auka skilvirkni bruna í veitukötlum.

3): Iðnaðargufuframleiðsla: Beitt í þungaframleiðslu og sam-vinnslustöðvum sem nýta kol, lífmassa eða fjöl-eldsneytisbrennslu.



4. Kostir vöru


1): Mikil hitaskilvirkni: Hámarkar endurheimt úrgangshita frá útblásturslofttegundum, lækkar verulega rekstrar- og eldsneytiskostnað.

2): Öflugur leki-Sönn hönnun: Nákvæm vélfærasuðu og strangar vatnsstöðuprófanir tryggja engan leka á milli gas- og loftstrauma.

3): Tæringarþol: Hágæða málmblöndur og hlífðarhúð standast árásargjarnan brennistein og tæringu með lágt-hitastig.

4): Fínstillt flæðidynamík: Straumlínulagað rör fyrirkomulag lágmarkar þrýstingsfall en viðhalda háum hitaflutningsstuðlum.

5): Óaðfinnanlegur endurbygging: Málin passa við stöðluð CFB ketilsskipulag fyrir hraðvirka-uppsetningu á staðnum og lágmarks niður í miðbæ.







2: Færibreytur



1. Tæknilýsingar og vörueiginleikar



Eiginleikaflokkur	Tæknilýsing Upplýsingar
Vöruheiti	CFB ketils loftforhitari (pípulaga / plötugerð)
Búnaðaraðgerð	Flue Gas Heat Battery & Combustion Air Forhitun
Kjarnahlutir	Slöngusnúður, slönguplötur, hlíf, þenslusamskeyti
Sérsniðin	Byggt-til að-panta byggt á afkastagetu ketils og teikningum
Fylgnistaðlar	ASME, ISO9001, GB/T, CE vottað





2. Helstu færibreytur:



Inntakstemp	300 gráður - 450 gráður
Loftinntakshiti	20 gráður - 60 gráður
Hönnunarþrýstingur	Allt að 2,5 MPa (Jákvæður/neikvæður þrýstingur)
Hitaflutningshraði	88% – 94% Varmavirkni
Efni fyrir rör	Corten stál, 20#, ND stál, ryðfrítt stál











3: Kostir verksmiðju okkar



1. Háþróuð varmahönnun og hagræðingartækni tryggja að loftforhitararnir okkar skili hámarks hitabata og yfirburða hitauppstreymi fyrir iðnaðarkatla.


2. Hágæða tæringarþolin -efni og strangar suðuskoðanir koma í veg fyrir tæringu á sýrudaggarpunkti og tryggja langtíma- rekstraráreiðanleika.


3. Nákvæmni-hönnuð einingabygging og ströng framleiðsluvikmörk auðvelda hraðvirkri-viðbót á staðnum, óaðfinnanlega samþættingu lagna og minni niður í miðbæ.


4. Alhliða gæðaeftirlit í mörgum-þrepum, þar á meðal strangar vatnsstöðuprófanir og ó-eyðandi skoðun, tryggir 100% leka-afköst við mikinn þrýsting.


5. Alveg sérhannaðar verkfræðilausnir sem eru sérsniðnar að nákvæmum teikningum viðskiptavinarins og fjölbreyttum eldsneytistegundum hámarka arðsemi fjárfestingarinnar.





4: Algengar spurningar



Q1: Hvernig fellur loftforhitarinn inn í CFB ketilkerfið sem sýnt er á skýringarmyndinni?

A: Hann er staðsettur í halarásinni niðurstreymis sparibúnaðarins og uppstraums ryksöfnunarstöðvarinnar og endurheimtir varma úr útblástursloftinu til að forhita innkomandi brunaloft.


Spurning 2: Hvaða efni eru valin til að koma í veg fyrir tæringu við lágt-hitastig í þessum hluta?

A: Við notum venjulega tæringarþolin efni eins og Corten-stál (veðrunarstál) eða ND-stál til að standast þéttingu brennisteinssýru í kalda enda forhitarans.


Spurning 3: Getur þú framleitt forhitarabúnt til skiptis út frá núverandi plöntuteikningum okkar?

A: Já. Við sérhæfum okkur í sérsniðnum tilbúningi sem passar nákvæmlega víddar- og frammistöðubreytur frá verkfræðiteikningum viðskiptavinar eða líkamlegum sniðmátum.


Q4: Hver er staðall framleiðslutími fyrir loftforhitaraeiningu?

A: Hefðbundin framleiðsla tekur um það bil 5 til 9 vikur, allt eftir hráefnisframboði, röraforskriftum og pöntunarmagni.


Q5: Hvaða gæðaprófun er gerð fyrir afhendingu?

A: Allar einingar gangast undir ströngu gæðaeftirliti, þar með talið víddarskoðun, hráefnisgreiningu, 100% suðusaumsskoðun (NDE) og vatnsstöðuþrýstingsprófun fyrir sendingu.
