Hot Billet keðja

Hot Billet Chain (einnig tilnefnd sem sérhæfð Hot Billet Conveying Chain eða Heavy Duty Roller Chain fyrir heita stangir) er hár-heiðarlegur, öflugur vélrænn flutningshluti sem er hannaður sérstaklega fyrir samfelldar stálvalsmyllur og varmavinnslulínur. Þessi færibandskeðja starfar sem mikilvægur þáttur innan Billet Cooling Bed Chain netkerfisins og er hönnuð til að standast mikla hitageislun allt að 900 gráður frá nýrúlluðum stálstöngum og stöngum, sem tryggir sléttan, samstilltan þver- og lengdarflutning efnis undir miklu vélrænu álagi.





1. Vinnureglur

Rekstrarbúnaður þessarar færibandskeðju fyrir stálverksmiðjur byggir á nákvæmri kraftflutningi og dreifingu álags yfir þungar-brautir:



Samstillt vélrænt drif og aflflutningur:

Knúin áfram af háu-torgi keðjuhjólum (td hallaþvermál Ø326,6 mm með 8 tönnum, samkvæmt fræga iðnaðarvörumerki Danieli verkfræðistaðla), breytir keðjan snúningshreyfingu í línulega hreyfingu og færir þunga hnífa yfir kælirúm á stýrðum hraða (~0,7 m/s).



Varmageislunarstjórnun og álagsstuðningur:

Keðjutenglar og rúllur styðja gríðarlegt dreifð álag á meðan viðhalda burðarvirki við stöðugt umhverfishitastig allt að 300 gráður á keðjuhlutanum og í beinni snertingu við ~900 gráðu heita stangir.



Núningsminnkun með nákvæmnisrúllum:

Samsetningin er búin nákvæm-véluðum innri ermum og ytri rúllum og lágmarkar núning sem rennur á móti stýrisbrautum og tryggir mjúka hjólreiðar (120 lotur/klst.) án þess að festast eða ójafnt slit.



2. Kjarnafæribreytur & vélrænni árangursvísar

Framleitt í ströngu samræmi við teikningaskrár OEM hönnunar viðskiptavina og sannreyndar með ströngum gæðaskoðunum, eru tæknilegu eiginleikarnir lýst hér að neðan:



Nei.	Tæknileg eiginleiki	Forskrift / Gildi	Frammistöðustaðall
1	Keðjuhæð	125 mm	Nákvæmni CNC vélað
2	Brotandi álag	440 kN	Hár togstyrkur
3	Hörku keðjuplötu	HRC 45 – 50	Slit- og þreytuþolinn
4	Pinnaskaft hörku	HRC 32 – 38	Hár skúfstyrkur / hörku
5	Hörku erma	HRC 38 – 42	Yfirborðshert og malað
6	Roller hörku	HRC 45 – 50	Slag- og slitþolið
7	Hámarks rekstrarhiti	300 gráður (Keðjuhluti) / ~900 gráður (Billet Contact)	Hitastöðugleiki
8	Vinnuhraði	120 lotur/klst. (~0,7 m/s)	Hár vinnuferilsþol
9	Heildarlengd & hlekkjafjöldi	8.750 mm / 6.250 mm (N50 / N70 hlekkir)	Sérhannaðar OEM Match
10	Efniseinkunn	40Cr ál stál (smíðað og hitameðhöndlað)	Málmvinnsluvottun



3. Efnissamsetning (40Cr álfelgur)

Til að tryggja einstakan vélrænan styrk, slitþol og hitaþolsþol, eru allir varahlutir rúllukeðju sviknir úr úrvals 40Cr ál stáli. Sannprófun á efnasamsetningu úr gæðaeftirlitsskýrslum staðfestir strangt fylgni við málmvinnslustaðla:



Frumefni	Prófuð samsetning (%)	Hefðbundin krafa (%)	Staða
Kolefni (C)	0.38%	0.37 – 0.40%	Pass
Kísill (Si)	0.20%	0.17 – 0.37%	Pass
Mangan (Mn)	0.91%	0.80 – 1.10%	Pass
Fosfór (P)	0.024%	Minna en eða jafnt og 0,035%	Pass
Brennisteinn (S)	0.002%	Minna en eða jafnt og 0,035%	Pass
Króm (Cr)	0.63%	0.50 – 0.80%	Pass
Nikkel (Ni)	0.09%	Minna en eða jafnt og 0,03% (trace)	Pass



4. Algeng rekstrarvandamál og faglegar lausnir

1. mál: Hitaþreyta og yfirborðssprungur á ytri hlekkjum vegna mikillar geislunar.



Lausn: Notaðu lofttæmiskælingu og hár-hitunarferla á 40Cr stáli, til að koma á stýrðri yfirborðshörku (HRC 45–50) en varðveita hörku kjarna til að gleypa höggálag.



Útgáfa 2: Hröðun slits á pinna og ruðningi vegna uppsöfnunar kalks og þurrs núnings.



Lausn: Settu innleiðsluherðingu á pinnaskafta (HRC 32–38) og múffur (HRC 38–42), ásamt sjálfvirku há-tilbúnu smurbili fyrir háhita til að hreinsa kvarðakvarða.



3. mál: Keðjulenging (Pitch Stretching) við mikið reglubundið höggálag.



Lausn: Notaðu nákvæmni hallastýringu (125±0,1 mm umburðarlyndi) meðan á samsetningu stendur og framkvæmdu for-teygjuprófun fyrir afhendingu til að koma í veg fyrir upphaflega teygju.



5. Vörumerkjasamhæfi og almenn iðnaðarforrit

Þessi heita billetkeðja, sem er hönnuð sem bein-afköst-lækkun í stað fyrir OEM kerfi sem eru upprunnin frá helstu málmvinnsluverksmiðjum eins og Danieli, SMS Demag og Siemens VAI, þjónar þremur kjarna iðnaðarforritum:



Billet kælirúm: Flytja á öruggan hátt heita stálbita (~ 900 gráður) í burtu frá veltingum á kælisvæði í umhverfinu.



Gangbita- og gönguhelluofnar: Auðveldar nákvæman, skref{0}}fyrir-skref flutning á þungum hellum og stöngum inn í varmaupphitunarlínur.



Flutningslínur með heitum stöngum: Nota þungar-rúlluborð og flutningskeðjur þar sem höggdeyfingu og mikið togbrot (440 kN) er skylt.



6. Framleiðsluferli og mikilvægir gæðaeftirlitspunktar

Framleiðsla á iðnaðarkeðjulínum okkar fylgir ströngum framleiðslureglum með ströngum eftirlitsstöðvum:



Skref 1: Nákvæmni mótun og raf-Slag endurbræðsla (ESR) skoðun: Hráar 40Cr stálstangir gangast undir ultrasonic prófun (UT) til að útrýma innri innilokun og ör- tómum fyrir heitt mótun.



Skref 2: CNC vinnsla og þolstýring: Pinnaholur, bushings og tengiprófílar eru unnar á hár-nákvæmni CNC miðstöðvar til að viðhalda ströngum rúmfræðilegum vikmörkum (td pinnaþvermál Ø25 mm, breiddarvikmörk innan ±0,1 mm).



Skref 3: Stýrð hitameðferð og sannprófun á hörku: Íhlutir gangast undir sérhæfða hitameðferð og síðan fjöl-punkta Rockwell hörkuprófun þvert á keðjuplötur, pinna og rúllur til að tryggja samræmi við slitsnið.



7. Gæðatrygging og vottunarstaðlar

100% víddar- og málmfræðileg skoðun: Sérhver framleiðslulota er afhent með yfirgripsmikilli efnisprófunarskýrslu sem staðfestir efnasamsetningu, togstyrk og hörkustig.



Rekjanleiki og varanleg merking: Hver hlekkjasamsetning er leysir-grafin með hlutanúmerum og framleiðslulotum fyrir fullkomna framleiðsluábyrgð.



Strangt verksmiðjusamþykkispróf (FAT): For-sannprófun felur í sér athuganir á sléttleika samsetningar, mælingar á hæðarnákvæmni og hlífðar-tæringarumbúðir (olíuhúð, plastumbúðir og öruggar stálólar).





8. Algengar spurningar

Q1: Getur þessi Hot Billet flutningskeðja beint skipt um upprunalega Danieli varahluti án þess að breyta brautarmálunum?



A1: Já. Keðjurnar okkar eru hannaðar nákvæmlega í samræmi við upprunalega stærð búnaðar (td 125 mm halla, Ø80 mm rúllur og nákvæmar pinnamiðjur), sem tryggir óaðfinnanlega fall- í skipti án þess að þurfa að breyta núverandi tannhjólum eða stýrisbrautum.



Spurning 2: Hver er væntanlegur endingartími Billet Cooling Bed keðjunnar við samfellda 24/7 þunga stálverksmiðju?



A2: Samkvæmt ráðlögðum smurreglum fyrir háan-hita og réttu viðhaldi á spennu ná 40Cr örvunar-hertu keðjurnar okkar venjulega lengri endingartíma upp á 18 til 36 mánuði, sem dregur verulega úr stöðvunartíma verksmiðjunnar.



Q3: Hvernig er keðjunum pakkað og varið gegn sjávartæringu við alþjóðlega útflutningsflutninga?

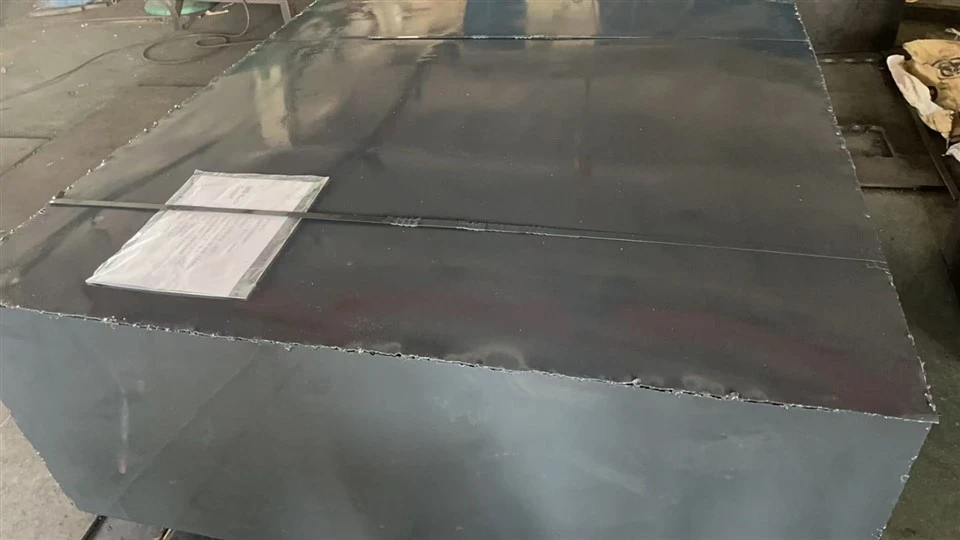

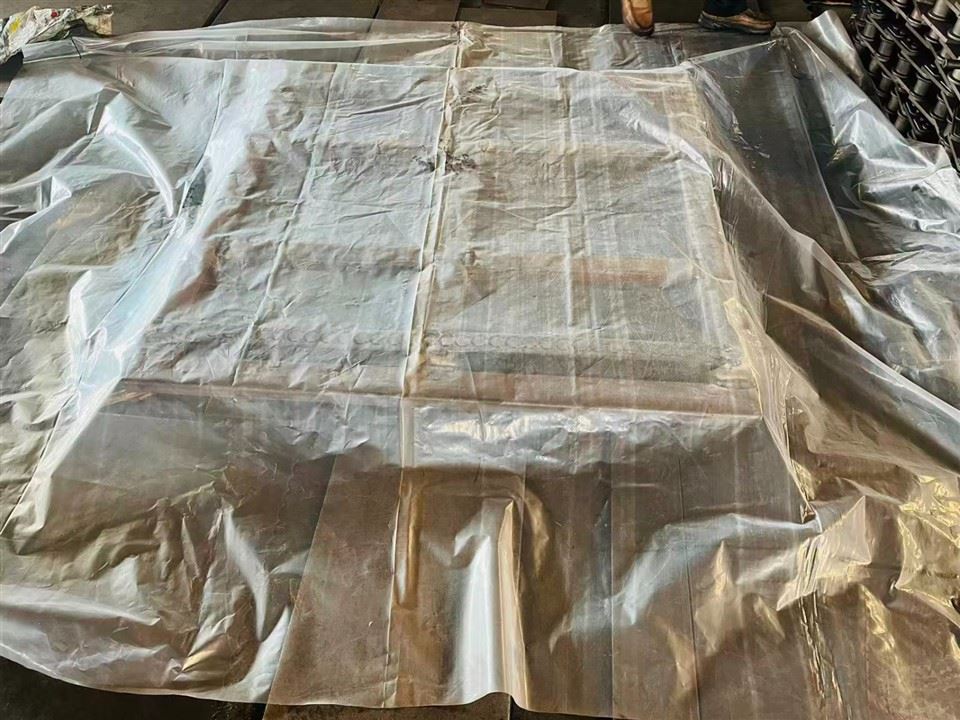

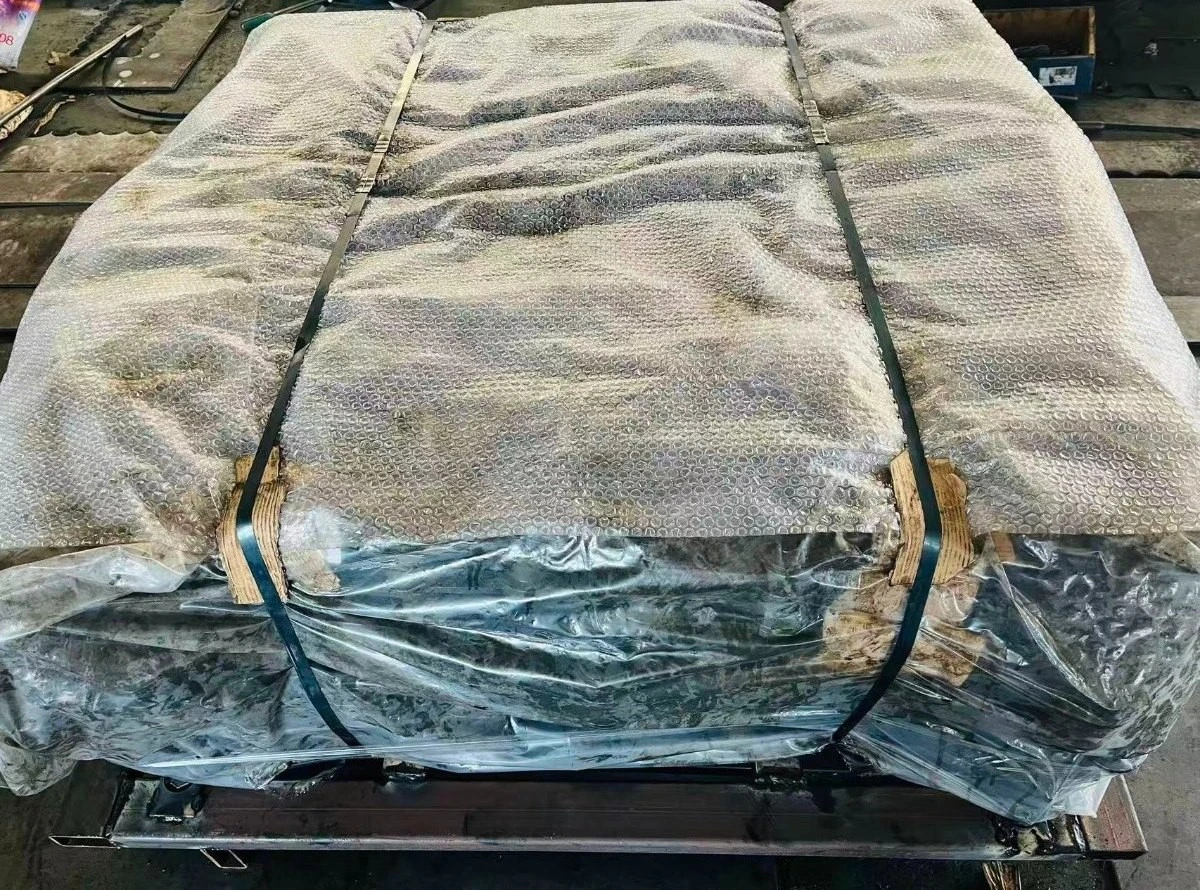

A3: Allar keðjur eru meðhöndlaðar með hágæða- ryðvarnariðnaðarolíu, vafin þétt inn í þungar-plastplötur og kúlafilmu og tryggilega búntaðar á sterkar stál-styrktar viðarbretti sem henta til lausa- eða gámaflutninga.



Q4: Hvaða tæknilegar upplýsingar verðum við að gefa upp þegar pantað er sérsniðnar eða ó-staðlaðar lengdir á færibandskeðju?



A4: Til að tryggja nákvæma eindrægni, vinsamlegast gefðu upp OEM teikninganúmerið þitt (td Danieli, SMS hlutanúmer osfrv.), heildarlengd keðju, fjölda hlekkja (td N50 eða N70), hæðarstærð og vinnsluhitasvið.



9. Hafðu samband til að fá sérsniðnar myllulausnir þínar

Tilbúinn til að uppfæra flutningsskilvirkni stálverksmiðjunnar þinnar? Hafðu samband við tæknilega söluverkfræðinga okkar í dag áHongkong Ting Xuan Industrial Co., Ltd.fyrir samkeppnishæf verð, sérsniðnar teikningar og skjótar-tilboð á öllum þungum-varahlutum valsverksmiðjunnar. Við fögnum alþjóðlegum fyrirspurnum og OEM samstarfsumræðum!
