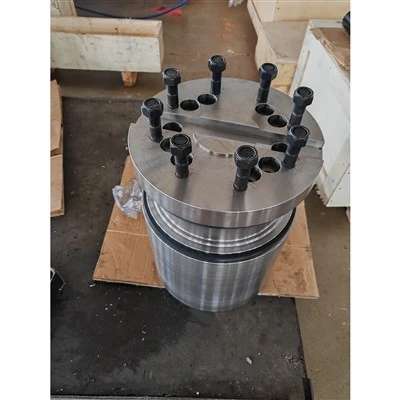

Rolling Mill tenging

1: Skilgreining vöru og vinnuregla



Skilgreining: Sérhæfð valsmiðjutenging virkar sem vélrænn flutningstengur með mikið-tog sem tengir drifsnælda við valsverksrúllur, hannað nákvæmlega fyrir þungar-málmvinnslulínur.



Togflutningur: Virkar með því að flytja snúningskraft frá drifgjafanum í gegnum samtengda hubbar, flansa og há-styrktar rennibrautir við stöðugt-álag.



Misjöfnun: Tekur á móti óumflýjanlegum ás-, geisla- og hyrndum skaftskekkjum sem felast í kraftmiklum veltiaðgerðum í gegnum innri rennihluta og sterka rúmfræði.





2: Kjarnafæribreytur & vélrænni árangursvísar



Eiginleiki	Forskrift / árangur Svar
Vörutegund	Rolling Mill tenging
Líkan / Teikning nr.	OEM hönnunarskrár viðskiptavinarins
Aðalefni	42CrMo4 ál stál / C40E / svikin stál
Nafn ytri þvermál	305 mm
Heildarlengd	430 mm
Hámarks toggeta	Hannað fyrir þungaiðnaðarvalsverksmiðjur
Skaftpassa / vikmörk	Nákvæmar borur, alþjóðlegur staðall
Festingareinkunnir	Hár-styrktar 8,8 og 12,9 gæða skrúfur með innstungum
Lokakerfi	V-Hringur hringþéttingar (VL300) með R1/4" smurniplum
Yfirborðsmeðferð	Anti-ryðolíuhúðað, nákvæmnismalað og hita-meðhöndlað



Efnissamsetning (efnaskrá og efnafræði)



Heiti hluta	Efnisstaðall	Aðalefnasamsetning (%)	Hlutverk / hlutverk
Sleeve / Flansar / Bush / Slipper	42CrMo4 (EN 10083)	C: 0,38-0,45, Cr: 0,90-1,20, mán: 0,15-0,30, Mn: 0,60-0,90	Hár togstyrkur, slitþol og þreytustyrkur undir miklu höggálagi.
Spacer ermi	C40E / 45# Stál	C: 0,37-0,44, Mn: 0,50-0,80, Si: 0,15-0,40	Byggingarbil, viðhalda nákvæmu ásbili og stífni.
Festingar og boltar	8.8., 12.9., 10.9	Blönduð stál með sérhæfðri slökkvi og temprun	Festir samskeyti með mikilli-spennu án þess að klippa.



3: Algeng vandamál og lausnir



Útgáfa 1: Ótímabært slit á renniflötum vegna smurningarskorts.

Lausn: Notaðu innbyggðu R1/4" smurniplana og V-hringaþéttingarnar til að viðhalda hreinni, samfelldri smurfilmu yfir renniviðmót.



2. mál: Festingin losnar við mikinn hringlaga titring.

Lausn: Notaðu strangar þverhneigðar -mynstursspennur með kvarðaðri tog, studd af hágæða 12,9 innstungsskrúfum og gormaskífum.



3. mál: Misræmi í jöfnun sem veldur staðbundnum streitustyrk.

Lausn: Fylgdu leiðbeiningum um samsetningu nákvæmlega með því að nota sérstakt pressu-passunarverkfæri og tryggðu núll-bil ásstöðu við uppsetningu.



4: Vörumerkjaskipti og helstu iðnaðarforrit



Skipti: Þjónar sem bein-afkastamikil,-hagkvæm OEM staðgengill fyrir staðlaðar evrópskar mill tengi (eins og Danieli, SMS Demag, Siemens VAI hönnun, og svo framvegis).



Notkun 1 (Heit/Kold Rolling Mills): Tengir aðalgírkassa við rúlluspindla, sendir gríðarlegt snúningsafl til að afmynda stálplötur og ræmur.



Umsókn 2 (réttavélar): knýr þungar rúllusamstæður til að koma í veg fyrir sveigju málmplötu undir stöðugri háþrýstingssnertingu.



Umsókn 3 (þunga iðnaðardrif): Stjórnar háu-togi í málmvinnslu- og málmvinnslulínum þar sem höggálag er oft.



5: Framleiðsluferli og lykilgæðaeftirlitspunktar



Smíða og grófvinnsla: Há-gæða 42CrMo4 stál gangast undir nákvæmni smíði og síðan grófsnúin til að koma í veg fyrir innri galla og koma á auða rúmfræði.



Hitameðhöndlun og nákvæm CNC mölun: Stýrð varmahreinsun hámarkar hörku kjarna, á meðan CNC vinnsla með mörgum-ásum nær þéttum vikmörkum á innri rennibrautum.



Stíf skoðun og-ryðvörn: Endanlegar hnitmælingar, víddarúttektir og yfirborðsskoðanir eru gerðar áður en þunga-ryðvarnarolíu er borið á og öruggar umbúðir.





6: Gæðatrygging



100% Staðfesting á stærð og umburðarlyndi: Sérhver mikilvægur hola, lyklagangur og mótandi andlit eru skoðuð með ströngum verkfræðiteikningum með löggiltum mælum.



Rekjanleiki efnis: Full mill próf vottorð (MTCs) sem sannreyna efnasamsetningu og vélrænni eiginleika 42CrMo4 hráefna.



Vernd flutningur og pökkun: Innsiglað í öflugri, útflutnings-viðargrind með sérhæfðri raka-hindrunarumbúðum og ryðvarnarhúð.



7: Algengar spurningar



Spurning 1: Er hægt að breyta þessari sérsniðnu iðnaðartengingu til að passa við sérstakar víddar snælda?

A: Já, við sníðum innri holur, lyklabrautir og heildarlengd að nákvæmum kröfum þínum um verksmiðjuviðmót.



Spurning 2: Hvaða viðhald er krafist meðan á notkun stendur?

A: Regluleg áfylling á fitu í gegnum innbyggðu R1/4" fitufestingarnar og reglubundin skoðun á festingarátaki tryggja lengri endingartíma.



Q3: Hvernig tryggir þú skiptanleika við vörumerki upprunalegs búnaðar?

Svar: Hlutar eru öfugsnúnir-og framleiddir nákvæmlega samkvæmt upprunalegum forskriftum teikninga, sem tryggir beint fall-í endurnýjun án þess að breyta núverandi drifuppsetningum.



Q4: Hver er staðall framleiðslu- og afhendingartími?

A: Hefðbundnar framleiðsluáætlanir standa í um það bil 6 til 8 vikur, studdar af ströngum tveggja- vikulegum framleiðslurakningarskýrslum sem viðskiptavinum eru sendar.



8: Hafðu samband



Ertu að leita að áreiðanlegum OEM vélrænni tengingu eða málmvinnsluaðila? Hafðu samband við verkfræðisöluteymi okkar í dag fyrir faglega tækniaðstoð, samkeppnishæfar tilvitnanir og sérsniðnar framleiðslulausnir! Takk.
